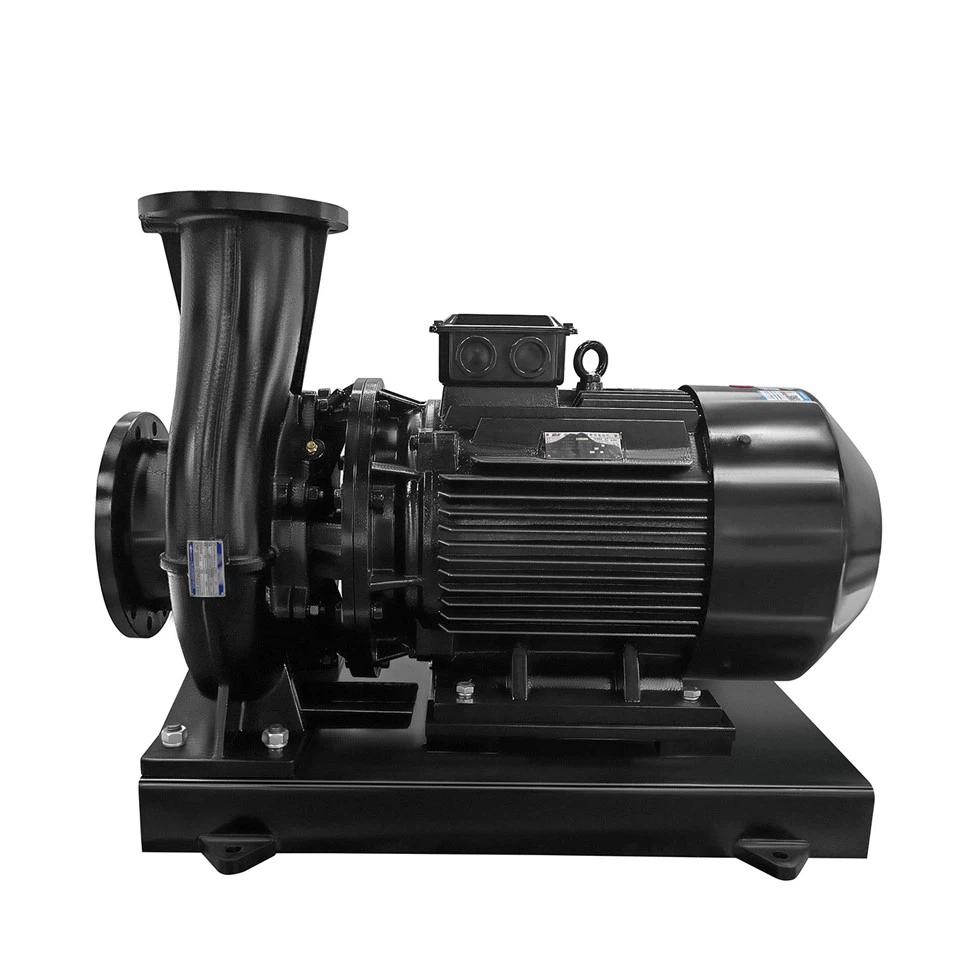

ٹی پی ڈبلیو سیریز افقی اختتام سکشن سینٹرفیوگل پمپ افقی سنگل اسٹیج سینٹرفیوگل پمپ مصنوعات کی تیسری نسل ہے جو موجودہ متعلقہ معیارات کے مطابق ہماری کمپنی کے ذریعہ آزادانہ طور پر تیار کی گئی ہے۔ یہ عمودی پمپوں کے بہترین ہائیڈرولک ماڈل کو وراثت میں حاصل کرتا ہے اور مصنوعات کی پوری سیریز کی تمام خصوصیات کی کارکردگی کی کارکردگی کو دوبارہ پلانٹ کرتا ہے۔ پمپ کی کارکردگی اور اینٹی کیویٹیشن کی کارکردگی زیادہ عمدہ ہے ، مجموعی ڈھانچہ زیادہ معقول ہے ، اور وشوسنییتا ، پریشانی سے پاک آپریشن کا وقت ، برقرار رکھنے اور ظاہری شکل بین الاقوامی اعلی درجے کی سطح تک پہنچ چکی ہے۔

پروڈکٹ کنفیگریشن

یہ افقی اختتام سکشن سینٹرفیوگل پمپ ایک بہتر پائپ لائن گردش پمپ ہے۔ یہ ایک افقی سنگل یونٹ سنگل سکشن (محوری سکشن) سینٹرفیوگل پمپ ہے۔ پمپ انلیٹ اور آؤٹ لیٹ پائپ لائن سے فلانج سے جڑے ہوئے ہیں۔ یہ 380V/50Hz/Ye3 یا YE4 سیریز B35 (پیروں کے ساتھ بیس ، فلاج کے ساتھ اختتام کا احاطہ) سے لیس ہے ، خصوصی موٹر اور غیر متوازن مکینیکل مہر ٹائپ کریں۔

ٹی پی ڈبلیو سیریز کی مصنوعات کا ڈیزائن درجہ حرارت 150 ڈگری ہے ، پمپ کا ڈیزائن دباؤ 80 میٹر سے بھی کم یا اس کے برابر کے معمولی درجہ والے سر کے ساتھ 16 بار ہے ، اور انلیٹ اور آؤٹ لیٹ فلنگس اور دباؤ اٹھانے والی دیوار کی موٹائی 16 بار کے مطابق ڈیزائن کی گئی ہے۔ پمپ کا ڈیزائن دباؤ 125 میٹر کے برائے نام درجہ بند سر کے ساتھ 25 بار ہے ، inlet flange کو PN16 کے مطابق ڈیزائن کیا گیا ہے ، اور آؤٹ لیٹ فلانج اور دیوار کی موٹائی PN25 کے مطابق ڈیزائن کی گئی ہے۔

منتخب کرنے کے لئے تین رفتار ہیں: 2960/1450/985 RPM۔

پمپ انلیٹ اور آؤٹ لیٹ کا برائے نام قطر ISO2858 معیار کے مطابق ہے۔ زیادہ تر inlets آؤٹ لیٹ قطر سے بڑے ہیں۔ inlet محوری سکشن ہے۔ انلیٹ قطر کا بہاؤ کی شرح کے مطابق معقول طور پر منتخب اور طے کیا جاتا ہے۔ آؤٹ لیٹ اوپر کی طرف مادہ ہے۔ امپیلر خصوصی موٹر شافٹ توسیع پر نصب ہے۔ امپیلر کے ڈیزائن نے محوری قوت کے توازن کو مدنظر رکھا ہے۔ پمپ باڈی اور پمپ کا احاطہ تبدیل کرنے کے قابل سگ ماہی کی انگوٹھی (DN65 اور ہیڈ 32 کے نیچے پمپ صرف پمپ باڈی پر صرف فرنٹ سگلنگ کی انگوٹھیوں سے لیس ہے) سے لیس ہے تاکہ پمپ کی طویل مدتی اور موثر آپریشن کو یقینی بنایا جاسکے اور پمپ کے احاطہ کی استرتا کو بہتر بنایا جاسکے۔ پمپ بیرنگ سے لیس نہیں ہے۔ شعاعی قوت اور محوری قوت موٹر برداشت سے برداشت کرتی ہے۔ موٹر بولٹ کے ذریعہ مشترکہ اڈے پر طے کی گئی ہے۔

7.5 کلو واٹ سے نیچے موٹروں سے لیس پمپ گروپس کے لئے ، ایک موڑنے والا اڈہ استعمال کیا جاتا ہے ، جو توسیع بولٹ کے ذریعہ کنکریٹ فاؤنڈیشن کے لئے یا اسٹیل بولٹ کے ذریعہ ایمبیڈڈ میٹل پلیٹ میں طے ہوتا ہے۔ 11 ~ 37 کلو واٹ کی موٹروں سے لیس پمپ گروپس کے لئے ، اسٹیل ویلڈیڈ ڈھانچہ کی بنیاد استعمال کی جاتی ہے ، اور سلائیڈ ریلیں اڈے پر رکھی جاتی ہیں۔ 45 ~ 315 کلو واٹ کی موٹروں سے لیس پمپ گروپس کے لئے ، ایک اسٹیل ویلڈیڈ ڈھانچہ کی بنیاد استعمال کی جاتی ہے ، رولرس بیس پر رکھے جاتے ہیں ، اور موٹر ، پمپ کور اور امپیلر کے مشترکہ کو ہٹانے کی سہولت کے لئے پمپ کے احاطہ پر سیٹ کیا جاتا ہے ، بغیر کسی افقی اینڈ سوکیشن سنٹریفگل پمپ جسم کو پائپ لائن اور فاؤنڈیشن سے مربوط کرنے کی ضرورت کے۔

خصوصیات

افقی اختتامی سکشن سینٹرفیوگل پمپ پمپ کی مجموعی ڈھانچہ جدید اور معقول ہے ، جس میں فرش کی جگہ کو کم کرنے کے لئے مشین اور پمپ کے مابین براہ راست کنکشن ڈیزائن ہے۔
قومی معیاری 3 اور 2 توانائی کی بچت کے ساتھ ، ایک اعلی کارکردگی YE3 تین فیز اسینکرونس موٹر کے ساتھ لیس ہے۔
توانائی کی کھپت کو کم کرنے کے لئے ہائیڈرولک آپٹیمائزیشن ڈیزائن کے ساتھ زیادہ موثر پمپ کے بہاؤ حصے ، جس میں {{{0}}. 7QN ~ 1.2Qn کی تجویز کردہ آپریٹنگ رینج ہے ، جو GB/T13 0 {0 7 B لائن سے زیادہ وسیع ہے ، اور مخصوص طور پر سر ، شافٹ پاور ، شافٹ پاور ، شافٹ ، شافٹ پاور ، اور مخصوص ہے۔ 0.85QN ، 1.0QN ، 1.1QN ، اور 1.2QN
مناسب پمپ انلیٹ قطر کا ڈیزائن مناسب انلیٹ بہاؤ کی شرح کو برقرار رکھتا ہے ، نقصانات کو کم کرتا ہے ، اعلی کارکردگی کو یقینی بناتا ہے اور اعلی کاویٹیشن مزاحمت کو مدنظر رکھتا ہے
سائٹ پر مختلف پائپ لائن سسٹم قطر اور دباؤ کی سطح کی تشکیل پر لاگو
کاٹنے کے بعد امپیلر بیرونی قطر کا سائز 1.2QN فلو پوائنٹ پر شافٹ پاور کے مطابق طے کیا جاتا ہے موٹر کی درجہ بندی شدہ آؤٹ پٹ پاور کے کافی قریب ہے تاکہ موٹر اعلی کارکردگی والے زون میں چل سکے ، جو محفوظ اور قابل اعتماد ہے۔
امپیلر ایک سی این سی مشینی مرکز کے ذریعہ تیار کردہ دھات کے سڑنا اور صحت سے متعلق کاسٹنگ کو اپناتا ہے ، اور ڈیزائن فلو چینل سنٹر مشینی ریفرنس سینٹر ہائی ڈگری ، بہتر ہائیڈرولک اور مکینیکل توازن کے ساتھ موافق ہے ، جس سے پمپ کو زیادہ آسانی سے چلاتا ہے۔
پمپ ہاؤسنگ تبدیل کرنے کے قابل سگ ماہی کی انگوٹھیوں سے لیس ہے تاکہ یہ یقینی بنایا جاسکے کہ پمپ ہمیشہ اعلی کارکردگی کی حالت کو برقرار رکھتا ہے
مختلف سیال میڈیا کے لئے موزوں مکینیکل مہروں کے ساتھ تشکیل دیا جاسکتا ہے
آسان معائنہ اور دیکھ بھال کے لئے تین مختلف ساختی بیس ڈیزائن
افقی اینڈ سکشن سکشن سینٹرفیوگل پمپ باڈی اور پمپ کا احاطہ تین جہتی طور پر ڈیزائن کیا گیا ہے اور پھر سی این سی مشینی ہے ، اور سڑنا کے بہاؤ کے حصے کی جہتی انحراف کو 0. 2 ملی میٹر کے اندر کنٹرول کیا جاتا ہے۔ لیپت ریت کاسٹنگ کے عمل اور مشین ماڈلنگ کو اپنایا جاتا ہے ، اور معدنیات سے متعلق جہتی درستگی CT7 کی سطح تک پہنچ سکتی ہے ، اور معدنیات سے متعلق سطح کی کھردری 12.5um سے کم ہے۔ کاسٹنگ کو تیانکون کے درآمد شدہ ڈبل ٹیبل مشینی مرکز میں ایک کلیمپنگ میں پورے حصے کی پروسیسنگ کو مکمل کرنے کے لئے کلیمپ کیا گیا ہے ، اور پروسیسنگ کی درستگی مائکرون کی سطح ہے ، جس سے تمام پروسیسرڈ حصوں کی جہتی رواداری کو یقینی بنایا جاتا ہے۔

درخواست

ائر کنڈیشنگ
حرارتی نظام
کولنگ اور منجمد نظام
گھریلو گرم پانی کا نظام
مائع گردش اور دیگر صنعتی مائعات
پانی کی فراہمی ، فروغ اور آبپاشی
سینیٹری پانی ، نرم پانی
اگر ایتھیلین گلائکول یا دیگر اینٹی فریز ایجنٹوں کو میڈیم میں شامل کیا جائے تو ، برانڈ ، حراستی ، آپریٹنگ درجہ حرارت اور دیگر اشارے کی وضاحت کی جانی چاہئے جب آرڈر دیتے ہو
